Wie werkt met Amerikaanse machines, voertuigen of industriële installaties krijgt vroeg of laat te maken met UNC- en UNF-schroefdraad. Hoewel beide draadtypen volgens hetzelfde inch-systeem zijn opgebouwd, verschillen ze in spoed, sterkte en toepassingsgebied. De juiste keuze is belangrijk voor een veilige, duurzame en goed passende verbinding.
UNC-schroefdraad heeft een grovere spoed en wordt vooral toegepast wanneer een snelle montage, grotere toleranties en een robuuste verbinding gewenst zijn. UNF heeft juist een fijnere spoed, waardoor meer schroefgangen grip bieden. Dat maakt deze schroefdraad geschikt voor toepassingen waarbij een hogere klemkracht, nauwkeurigheid en een betere weerstand tegen trillingen belangrijk zijn.
In de machinebouw, automotive en andere industriële sectoren worden beide draadtypen veel gebruikt, vooral bij geïmporteerde machines en onderdelen uit de Verenigde Staten. Kennis van de verschillen tussen UNC en UNF helpt bij het kiezen van de juiste bouten, moeren en andere bevestigingsmaterialen en voorkomt problemen tijdens montage, onderhoud en reparaties.
In dit artikel leggen we uit waarin UNC en UNF van elkaar verschillen, wanneer je welke schroefdraad gebruikt en waar je op moet letten bij de keuze van het juiste bevestigingsmateriaal voor jouw toepassing.
Wat zijn UNC en UNF schroefdraad en wanneer gebruik je ze?
Bij importmachines en technische installaties kom je regelmatig UNC schroeven of Amerikaanse schroefdraad tegen. In dit onderdeel lees je wat UNC en UNF precies betekenen, hoe deze draadtypen zijn opgebouwd en wanneer je welke variant het beste toepast.
Definitie van UNC en UNF
UNC staat voor Unified National Coarse en heeft een grove spoed, uitgedrukt in threads per inch (TPI). Deze draad is geschikt voor snelle montage en presteert goed in zachtere materialen.
UNF staat voor Unified National Fine en heeft een hogere TPI. De fijnere draad geeft betere treksterkte en nauwkeurige verstelbaarheid bij vibrerende toepassingen.
Beide typen horen bij hetzelfde Unified-thread-systeem en gebruiken inch-gebaseerde specificaties in plaats van metrische M-maten.
Geschiedenis en Amerikaanse normen voor schroefdraad
Het Unified-thread-systeem ontstond in de 20e eeuw als gezamenlijke standaard tussen de Verenigde Staten, Canada en het Verenigd Koninkrijk. Deze standaard vermindert incompatibiliteit tussen nationale maatvoering.
Belangrijke normen zijn vastgelegd in ASME/ANSI B1.1 en aanverwante documenten. Deze specificeren spoed, diameter, toleranties en draadvorm voor schroefdraad volgens Amerikaanse normen.
Bij import uit de VS is het verstandig om ASME/ANSI-referenties te controleren voor inkoop en kwaliteitscontrole in Nederland.
Typische toepassingen in de industrie en techniek
UNC wordt vaak toegepast in bouw, grof plaatwerk en houtbewerking. Gebruik deze draad bij lagere materiaaldikte of als snelle montage en demontage nodig is.
UNF vind je veel in de automotive- en vliegtuigindustrie, in precisieapparatuur en instrumentatie. De fijnere spoed biedt betere prestaties bij vibratiegevoelige verbindingen.
Leveranciers zoals Würth en Bossard voeren assortimenten met Amerikaanse maten UNC UNF, wat handig is bij reparatie en nieuwbouw.
Voordelen van Amerikaanse bevestigingsmaterialen in jouw projecten
Amerikaanse schroefdraad voor industriële toepassingen biedt ruime beschikbaarheid van gestandaardiseerde maten en kwaliteiten. Dat maakt vervanging en voorraadbeheer eenvoudiger.
Je hebt keuze tussen grove en fijne spoed, afgestemd op materiaal, belastingsituatie en montage-eisen. UNC schroeven voor technische constructies zijn handig bij grovere verbindingen en snelle montage.
Compatibiliteit met onderdelen volgens Amerikaanse normen reduceert downtime bij importmachines en vereenvoudigt onderhoud in jouw werkplaats.

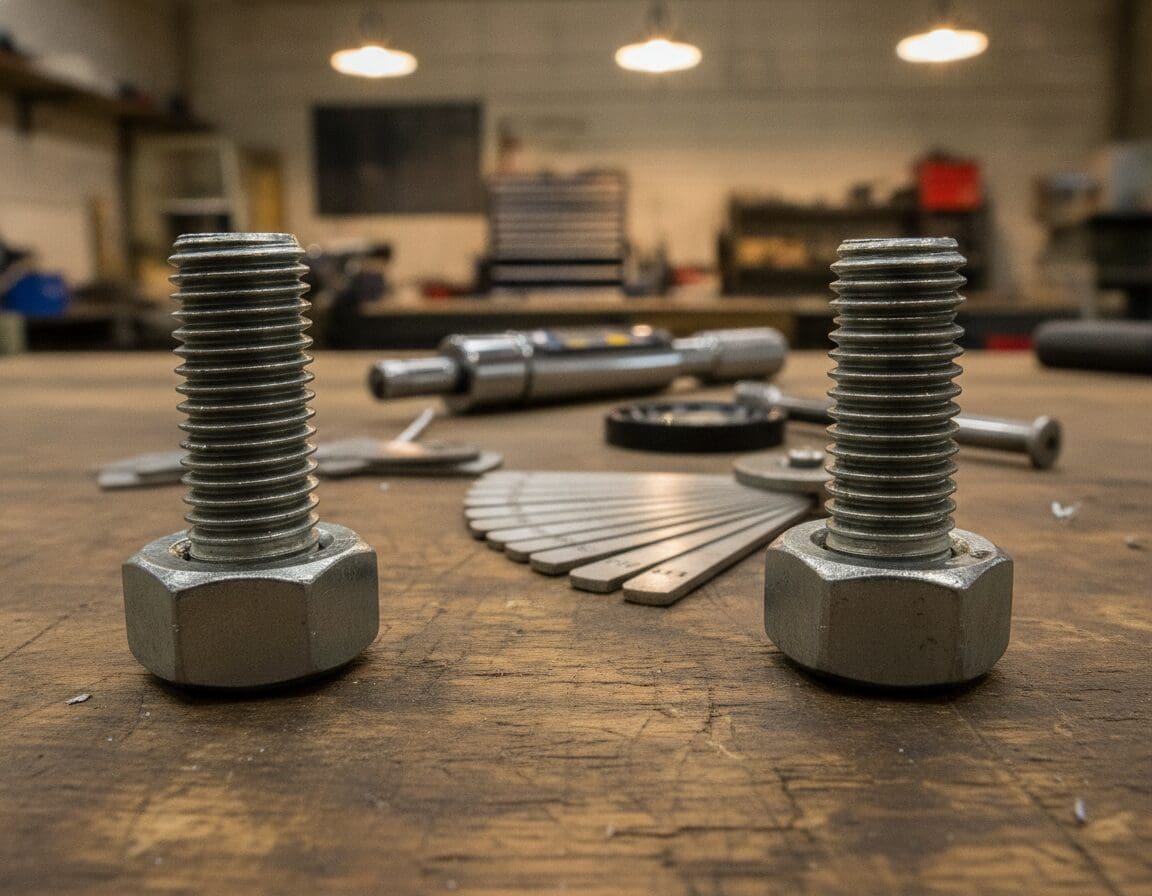

UNC en UNF schroefdraad
Je krijgt hier een helder overzicht van de technische verschillen en praktische keuzes tussen grove en fijne inch-schroefdraad. Dit helpt je bij het selecteren van de juiste bevestiging voor jouw project, of je nu werkt aan machinebouw, automotive of plaatwerk.
Belangrijkste technische verschillen: spoed, diameter en sterkte
De spoed wordt aangegeven in TPI (threads per inch). UNC heeft minder TPI en dus een grovere spoed. UNF schroefdraad met fijne spoed heeft meer TPI en biedt een grotere contactlengte per draad. Een voorbeeld: 1/4″ UNC is 20 TPI, terwijl 1/4″ UNF 28 TPI heeft.
Nominale diameters zoals 1/4″, 3/8″ of 1/2″ zijn gelijk in beide systemen. Het verschil zit in de effectieve draadprofielen en draagvlakken. Door die fijnere spoed heeft UNF vaak betere spanningsverdeling en hoger trekvermogen in de draad. UNC is toleranter bij snij- en uitlijnfouten en werkt beter in dikkere materialen.
Montage vereist dezelfde inch-sleutelmaat, maar gebruik altijd de juiste draadmeter, tappen en pluggen voor het gekozen type.
Amerikaanse maten UNC UNF uitgelegd (inch-systemen)
Het inch-systeem combineert nominale diameter met threads per inch. Veelvoorkomende voorbeelden zijn 1/4″-20 UNC, 1/4″-28 UNF, 5/16″-18 UNC en 3/8″-24 UNF. Deze notatie maakt snelle herkenning mogelijk bij bestellen en fabricage.
Threads kennen pasvormklassen zoals 1A/1B, 2A/2B en 3A/3B. Voor algemene toepassingen is 2A/2B gangbaar. Houd rekening met toleranties bij vervanging of reparatie, want er is geen directe 1-op-1 conversie met metrische maten.
- Voor conversie gebruik je referentietabellen om de beste vervangende maat te vinden.
- Controleer fabrieksspecificaties of onderhoudshandleidingen bij geïmporteerde onderdelen.
Bouten en moeren volgens UNC en UNF: compatibiliteit en classificatie
Bout en moer moeten hetzelfde type schroefdraad hebben. UNC met UNC, UNF met UNF. Menging veroorzaakt slecht contact en kan schroefdraad beschadigen. Controleer altijd spoed en klasse bij aankoop.
In de VS zijn sterkteklassen zoals Grade 2, Grade 5 en Grade 8 gebruikelijk. Vergelijkbare metrische klassen zijn 8.8, 10.9 en 12.9. Vraag leveranciers naar mechanische eigenschappen als spanning en treksterkte kritisch zijn.
Voor vibratiegevoelige verbindingen geef je de voorkeur aan borgmiddelen en ringen. Bij UNF schroefdraad met fijne spoed werkt een veerring of Loctite vaak beter. Bij grove UNC-toepassingen kunnen grotere borgschijven of zelfborgende moeren volstaan.
Praktische voorbeelden: wanneer kies je UNC versus UNF
Kies UNC voor hout- en plaatwerk en situaties waar snelle montage en demontage belangrijk zijn. UNC is geschikt voor dikke onderdelen en minder kritische toleranties.
Kies UNF wanneer je werkt aan automotive- of luchtvaartonderdelen, precisie-assemblies of toepassingen met sterke vibratie en dynamische belastingen. De fijnere spoed voorkomt losraken en verbetert treksterkte in de draad.
Bekijk specificaties van leveranciers zoals Schraubenfabrikaten of Amerikaanse catalogi wanneer je importonderdelen gebruikt. Volg altijd de onderhoudshandleiding voor voorgeschreven draadtypes en kies bouten en moeren volgens UNC en UNF voor correcte compatibiliteit.
Zo kies je de juiste UNC- of UNF-schroefdraad
Een betrouwbare verbinding begint met het bepalen van de juiste nominale diameter en schroefdraadspoed. Controleer hiervoor altijd de technische tekening of gebruik een draadmeter of TPI-gauge om vast te stellen of het om UNC- of UNF-schroefdraad gaat. Zo voorkom je dat tijdens de inkoop of montage de verkeerde bevestigingsmaterialen worden gebruikt.
Kijk vervolgens naar de materiaaleisen van de toepassing. Bepaal of corrosiebestendigheid noodzakelijk is, bijvoorbeeld met roestvast staal 304 of 316, en welke sterkteklasse vereist is. Ook de keuze voor een oppervlaktebehandeling, zoals verzinken, hangt af van de omgevingsomstandigheden en de belasting van de verbinding.
Gebruik voor standaardtoepassingen meestal draadklasse 2A/2B, terwijl voor nauwkeurige of zwaarbelaste verbindingen vaak 3A/3B wordt toegepast. Controleer daarnaast altijd of bouten en moeren van hetzelfde draadtype zijn, zodat de passing en belastbaarheid optimaal blijven.
Bij onderhoud of reparaties is het belangrijk om geschikt tap- en snijgereedschap voor UNC- en UNF-schroefdraad te gebruiken. Beschadigde schroefdraad kan vaak worden hersteld met systemen zoals Helicoil of Timesert, mits de juiste draadvorm wordt toegepast. Houd er bovendien rekening mee dat smeermiddelen invloed hebben op het voorgeschreven aanhaalmoment.
Controleer verbindingen regelmatig op slijtage, corrosie en vervorming en vervang beschadigde onderdelen tijdig. Voor een betrouwbare levering van Amerikaanse maten UNC UNF biedt ScrewsAndMore een uitgebreid assortiment bevestigingsmaterialen voor uiteenlopende technische toepassingen. Zo beschik je altijd over de juiste onderdelen voor onderhoud, reparatie of nieuwe constructies.
De juiste schroefdraad voorkomt kostbare fouten
De keuze tussen UNC en UNF is meer dan alleen een verschil in schroefdraadspoed. Door rekening te houden met belasting, materiaaleigenschappen, toleranties en de toepassing voorkom je montageproblemen en verleng je de levensduur van machines en constructies.
Met de juiste bevestigingsmaterialen, een zorgvuldige montage en kwalitatieve onderdelen leg je de basis voor veilige, duurzame en betrouwbare verbindingen die ook onder zware omstandigheden optimaal blijven presteren.
